Acessórios

Desenhos 3D dos itens para atualização dos projetos, clique aqui para baixar.

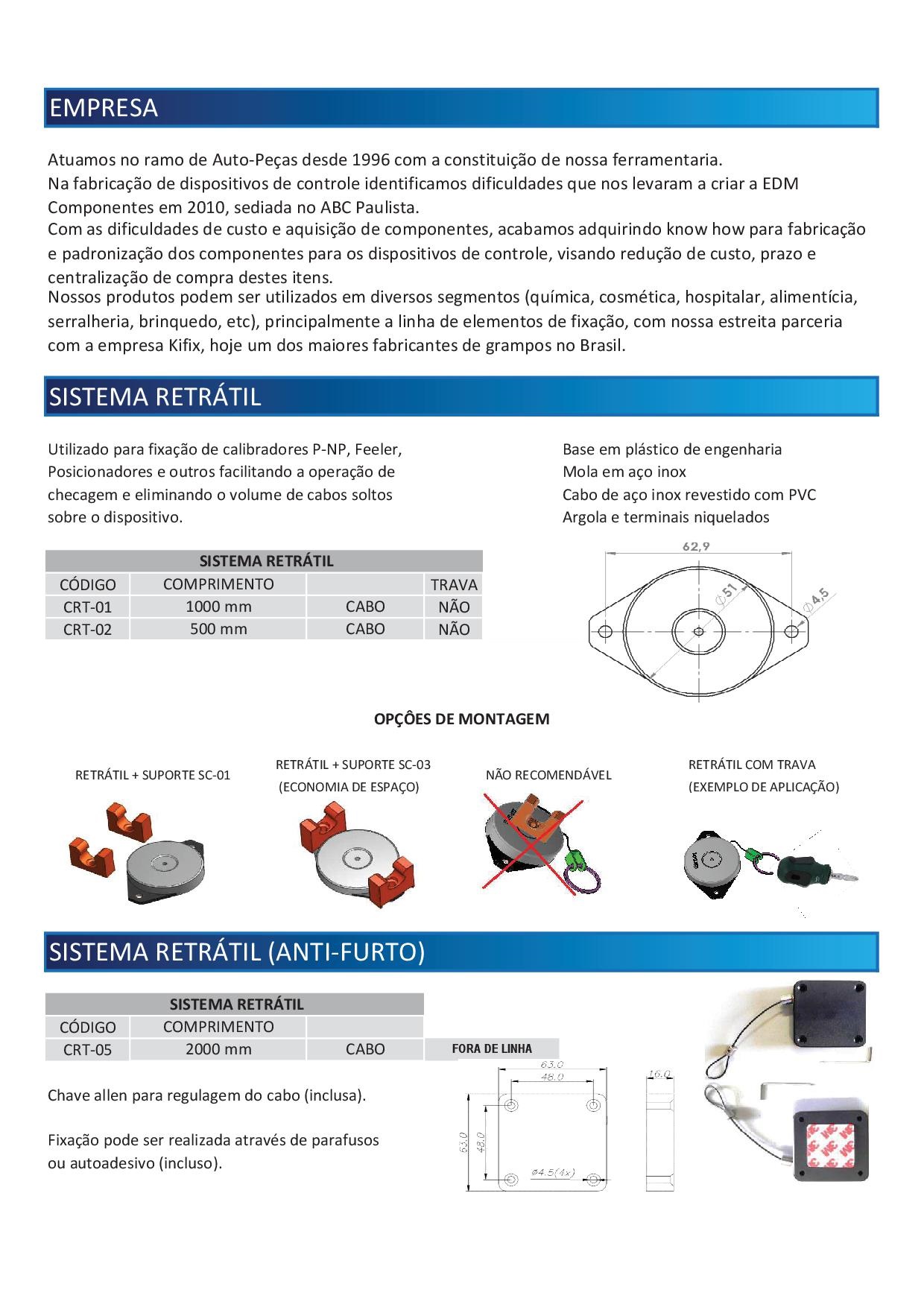

SISTEMA RETRÁTIL

Utilizado para fixação de calibradores P-NP, Feeler, Posicionadores e outros facilitando a operação de checagem e eliminando o volume de cabos soltos sobre o dispositivo. Base em plástico de engenharia, mola em aço inox, cabo de aço revestido com PVC, argola e terminais niquelados

SISTEMA RETRÁTIL
Código Comprimento   Trava
CRT-01 1.000 mm Cabo Não
CRT-02 500 mm Cabo Não
CRT-03 1.000 mm Corrente Sim
CRT-04 500 mm Corrente Sim
Sistema Retratil
Sistema Retratil

SISTEMA RETRÁTIL (ANTI-FURTO)
SISTEMA RETRÁTIL
Código Comprimento
CRT-05 2.000 mm Cabo
Esferas

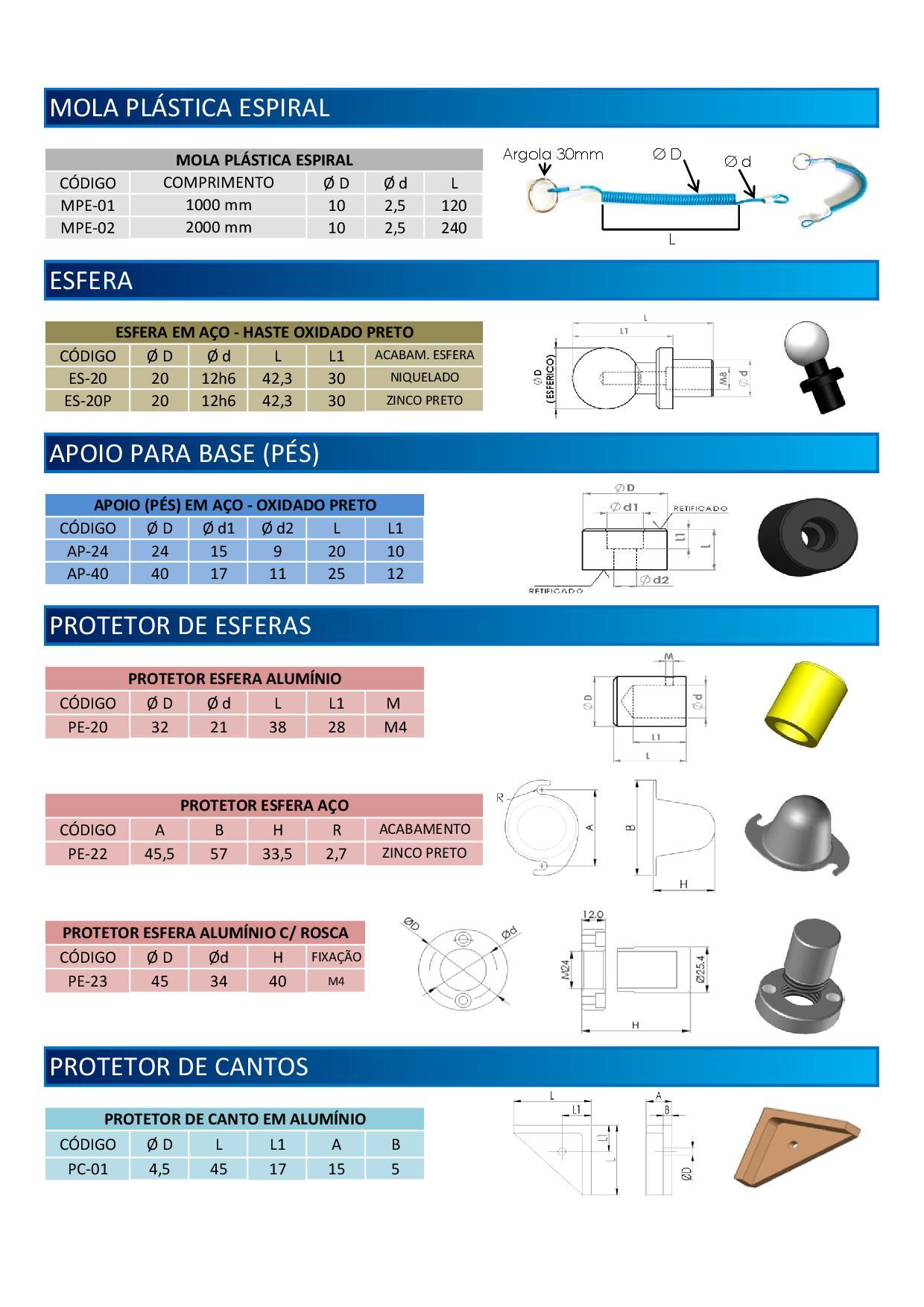

MOLA PLÁSTICA ESPIRAL
MOLA PLÁSTICA ESPIRAL
Código COMPRIMENTO Ø D Ø d L
MPE-01 1000 mm 10 2,5 120
MPE-02 2000 mm 10 2,5 240
mola
ESFERAS
ESFERAS EM AÇO - HASTE OXIDADO PRETO
Código Ø D Ø d L L1 Acabam.Esf.
ES-20 20 12h6 42,3 30 Niquelado
ES-20P 20 12h6 42,3 30 Zinco Preto
Esferas

APOIO PARA BASE (PÉS)
APOIO (PÉS) EM AÇO - OXIDADO PRETO
Código Ø D Ø d1 Ø d2 L L1
AP-24 24 15 9 20 10
AP-40 40 17 11 25 12
Apoio para base

PROTETOR DE ESFERAS
PROTETOR DE ESFERAS AÇO
Código A B H R ACABAMENTO
PE-22 45,5 2157 33,5 2,7 ZINCO PRETO
Protetor de Esferas

PROTETOR DE ESFERAS
PROTETOR DE ESFERAS EM ALUMÍNIO
Código Ø D Ø d L L1 M
PE-20 32 21 38 28 M4
Protetor de Esferas

PROTETOR DE ESFERAS EM ALUMÍNIO
Código Ø D Ø d H FIXAÇÃO
PE-23 45 34 40 M4
Protetor de Esferas

PROTETOR DE CANTOS
PROTETOR DE CANTOS EM ALUMÍNIO
Código Ø D L L1 A B
PC-01 4,5 45 17 15 5
Protetor de Cantos

CABO P/ CALIBRADOR CÔNICO / FACETADO / POSIÇÃO
CABO P/ CALIBRADOR - ALUMINÍNIO
Código A Ø D L L1
CB-01 12,7 8H7 90 77
CABO P/ CALIBRADOR - ALUMINÍNIO

CABO P/ CALIBRADOR PASSA /NÃO PASSA
CABO P/ CALIBRADOR P / NP - ALUMINÍNIO
Código A Ø D L L1
CB-02 12,7 8H7 90 62
Cabo Passa Não Passa

CABO P/ CALIBRADOR - FEELER
CABO P/ CALIBRADOR FEELER - ALUMÍNIO
Código A Ø d1 Ø d2 L L1
CB-03A 12,7 2,5 3,5 90 62
CB-03B 12,7 4,5 5,5 90 62
CB-03 12,7 * * 90 62

* Fabricamos Feelers c/ Ød1 e Ød2 variando de 1,00 a 9,00 mm com Intervalos de 0,10mm

Cado CB

CABO P/ CALIBRADOR - FEELER
CALIBRADORES FEELER - HASTES RETIFICADAS
Código A Ø d1 Ø d2 L L1
CF-03A 12,7 2,50 3,50 90 62
CF-03B 12,7 4,50 5,50 90 62
CF-03 12,7 * * 90 62

* Fabricamos Feelers c/ Ød1 e Ød2 variando de 1,00 a 9,00 mm com Intervalos de 0,10mm (tolerância das Hastes - h6)

Cado CF

SUPORTE P/ CALIBRADOR PLÁSTICO
SUPORTE P/ CALIBRADOR PLÁSTICO
Código Ø D Ø d A L L1
SC-01 14 4,5 10 28 25
SC-02 11 3,5 10 21 20
SC-03 14 4,5 10 27 38
Suporte p/ Calibrador Plástico

NEODÍMIO
Apoio para base

SOLICITAR PELO DIÂMETRO E COMPRIMENTO
EX: Diâmetro= 15mm Comprimento= 10mm

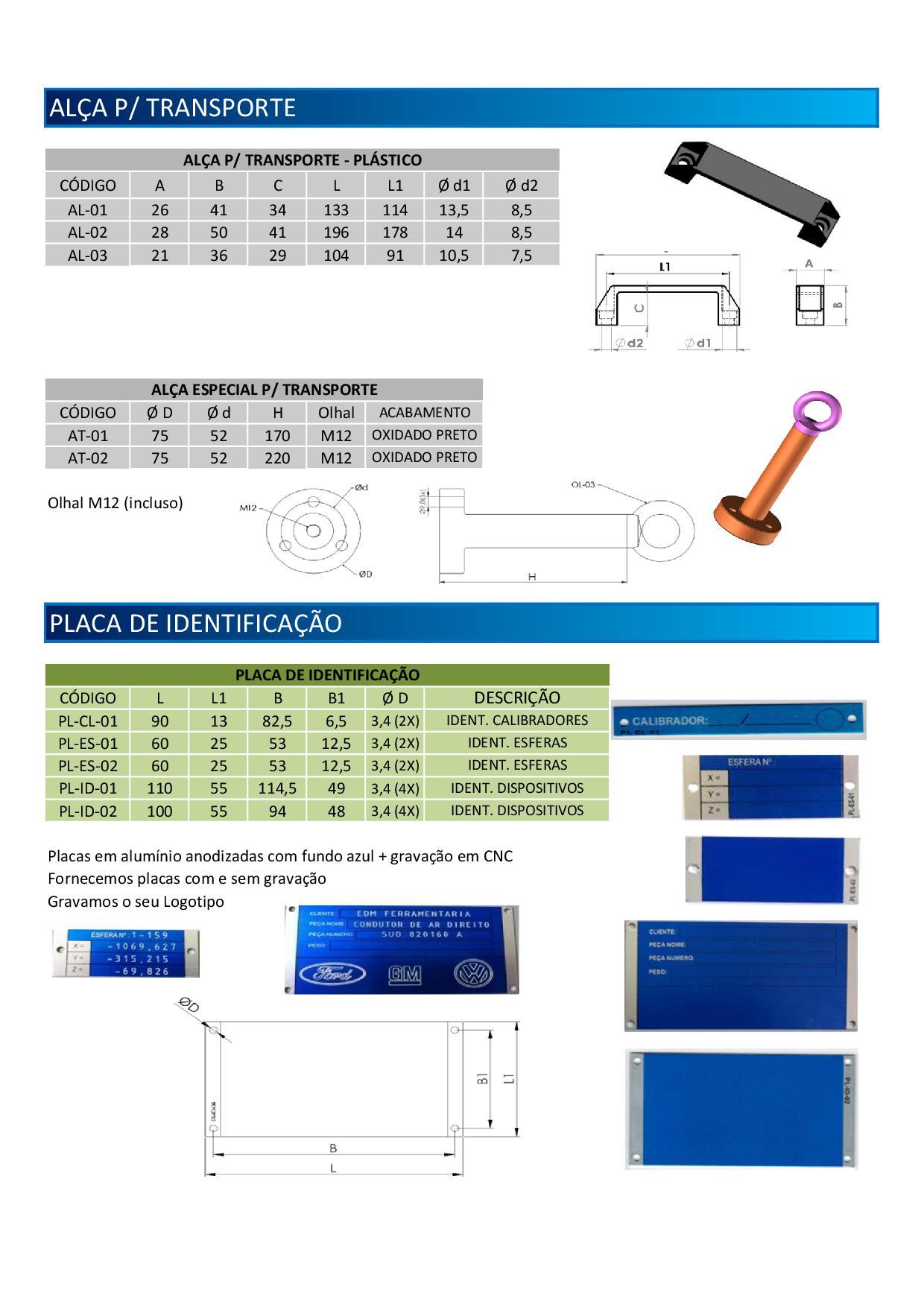

ALÇA P/ TRANSPORTE - PLÁSTICO
ALÇA P/ TRANSPORTE - PLÁSTICO
Código A B C L L1 Ø d1 Ø d2
AL-01 26 41 34 133 114 13,4 8,5
AL-02 28 50 41 196 178 14 8,5
AL-03 21 36 29 104 91 10,5 7,5
Alça p/ transporte - Plástico

ALÇA P/ TRANSPORTE - AÇO
ALÇA P/ TRANSPORTE - AÇO
Código Ø D Ø d1 H OLHAL ACABAMENTO
AT-01 75 52 170 M12 OXIDADO PRETO
AT-02 75 52 220 M12 OXIDADO PRETO

OLHAL M12 (INCLUSO)

ALÇA P/ TRANSPORTE - AÇO

PLACAS DE IDENTIFICAÇÃO
PLACAS DE IDENTIFICAÇÃO
Código L L1 B B1 Ø D Descrição
PL-CL-01 90 13 82.5 6.5 3,4(2x) Ident. de calibradores
PL-ES-01 60 25 53 12,5 3,4(2x) Ident. de esfera
PL-ES-02 60 25 53 12,5 3,4(2x) Ident. de esfera
PL-ID-01 110 55 114,5 49 3,4(4x) Ident. de dispositivo
PL-ID-02 100 55 94 48 3,4(4x) Ident. de dispositivo

Placas em alumínio anodizadas com fundo azul + gravação em CNC Fornecemos placas com e sem gravação

Gravamos o seu Logotipo

Placas de Identificação
Ponteira de Borracha

BASE PARA DISPOSITIVOS DE CONTROLE
Ponteira de Borracha
Ponteira de Borracha
tabela base
Ponteira de Borracha
Ponteira de Borracha
tabela base

As Bases Padronizadas são construídas em alumínio Naval e acompanhadas pelos componentes descritos na tabela,sendo mantidas em estoque.

As Bases podem ser fabricadas Sob Medida para atender necessidades específicas, com prazos de fornecimento a combinar.

Os modelos BDMGDT atendem as Normas GMB e VW c/ espessura=25mm.

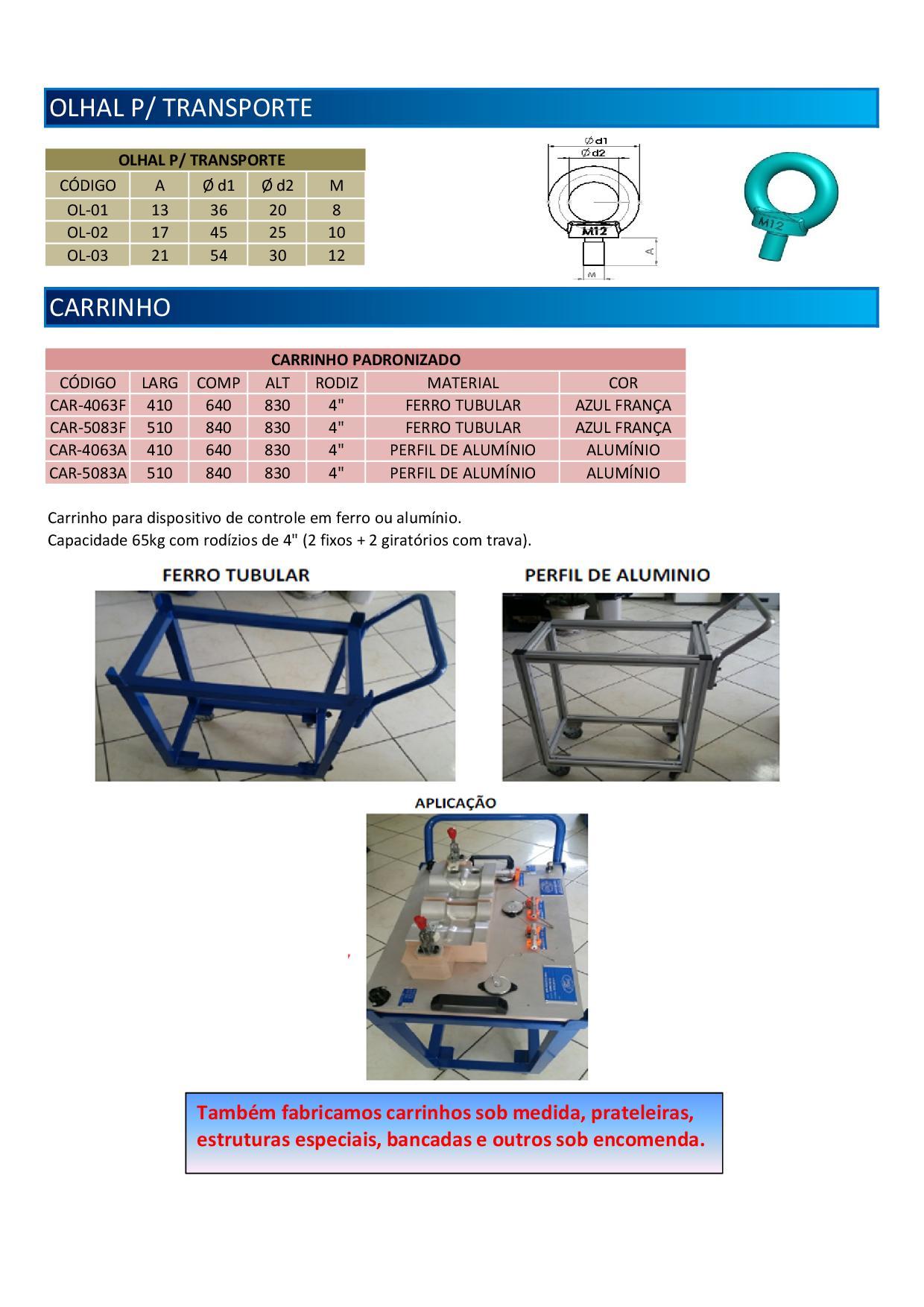

OLHAIS P/ TRANSPORTE
OLHAIS P/ TRANSPORTE
Código A Ø d1 Ø d2 M
OL-01 13 36 20 8
OL-02 17 45 25 10
OL-03 21 54 30 12
Olhais p/ transporte

CARRINHO
CARRINHO PADRONIZADO
Código L L1 Ø D Descrição
PL-CL-01 90 13 3,4(2x) Identificação de calibradores
PL-ES-01 60 25 3,4(2x) Identificação de esfera
PL-ID-01 110 55 3,4(4x) Identificação de dispositivo
PL-ID-02 100 55 3,4(4x) Identificação de dispositivo

Carrinho para dispositivo de controle em ferro pi alumínio

Capacidade 65Kg com rodízio de 4"(2 fixos+2 giratórios com trava)

Olhais p/ transporte

TAMBÉM FABRICAMOS CARRINHOS SOB MEDIDA,PRATELEIRAS,ESTRUTURAS ESPECIAIS,BANCADAS E OUTROS SOB ENCOMENDA


PONTEIRA DE BORRACHA
PONTEIRA DE BORRACHA
Código Ø D Ø d L
PB1-M6 M6 10 55
PB1-M8 M8 13 65
Ponteira de Borracha

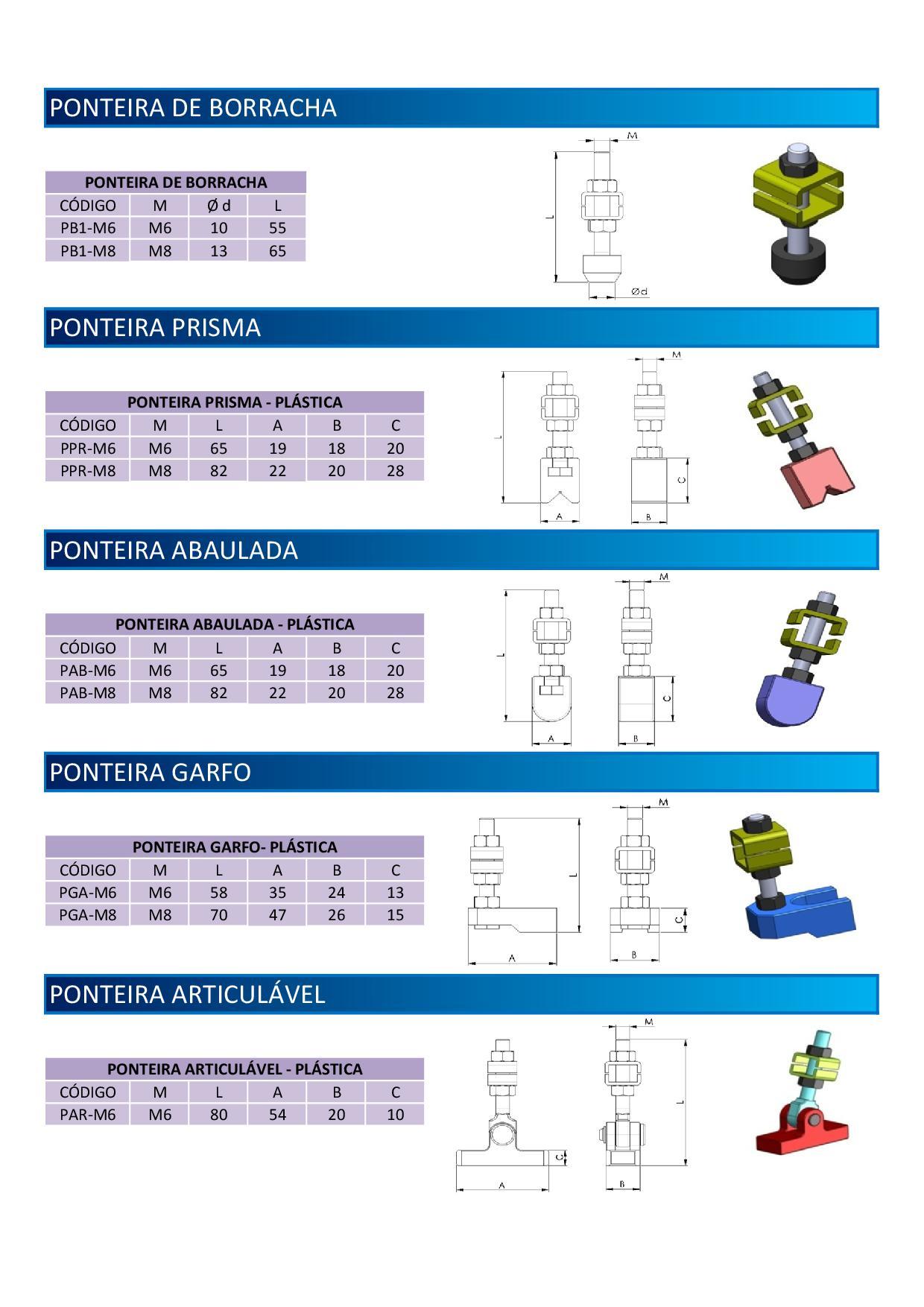

PONTEIRA PRISMA
PONTEIRA PRISMA - PLÁSTICO
Código Ø D L A B C
PPR-M6 M6 60 19 20 20
PPR-M8 M8 77 22 20 28
Ponteira Prisma

PONTEIRA ABAULADA
PONTEIRA ABAULADA - PLÁSTICO
Código Ø D L A B C
PAB-M6 M6 60 19 18 20
PAB-M8 M8 77 22 18 28
Ponteira Prisma

PONTEIRA GARFO
PONTEIRA GARFO - PLÁSTICO
Código Ø D L A B C
PGA-M6 M6 52 35 24 13
PGA-M8 M8 63 47 26 14,4
Ponteira Garfo

PONTEIRA ARTICULÁVEL
PONTEIRA ARTICULÁVEL - PLÁSTICO
Código Ø D L A B C
PAR-M6 M6 80 54 20 10
Ponteira Garfo
